广西最新工字钢悬挑式脚手架做法和规范

做法不规范会有哪些影响呢?比如：

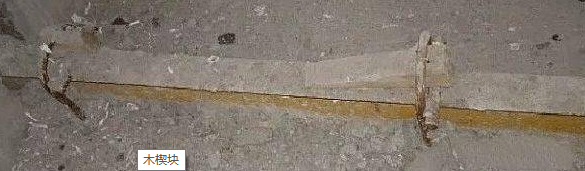

1、木楔块受力后会变形、加焊的横杆和门型钢梁强度差。

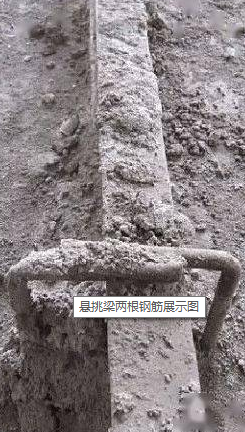

2、广西悬挑梁受力后竖向仍存在微小位移，且广西悬挑梁水平方向位移难以控制，两根钢筋单面水平焊缝现场施工质量不好控制。

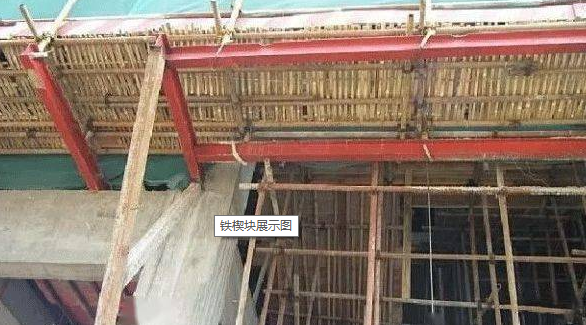

后来经过不断摸索，制定了一种好的连接方式，端部采用双道固定，木楔换成铁楔，并双向打楔。

接下来，我们一起来看看2022最新工字钢悬挑式脚手架的做法和规范吧：
一、型钢广西悬挑梁的规范
1、广西悬挑梁端部设置定位点，且定位点离广西悬挑梁端部不应小于100mm；
2、定位点可以采用长0.2m，直径为25-30mm的钢筋或短管；
3、固定端长度应大于悬挑端的1.25倍，广西悬挑梁的间距应按广西悬挑架架体立杆纵矩设置，且每一纵矩设置一根（不允许有连梁）；

4、高度不应小于160mm双轴对称截面的型钢（工字钢）来做广西悬挑梁的结构。

二、挑梁结构及其锚固验算内容
1、广西悬挑梁的强度和挠度；
2、压点处楼板承受锚固负弯矩时的抗弯强度；
3、广西悬挑梁前端支点下混凝土梁、板的承载力；
4、广西悬挑梁锚固段压点处U型钢筋拉环或螺栓的强度；
5、当无有效支撑体系时悬挑梁的稳定，
三、U形钢筋拉环（或锚固螺栓）

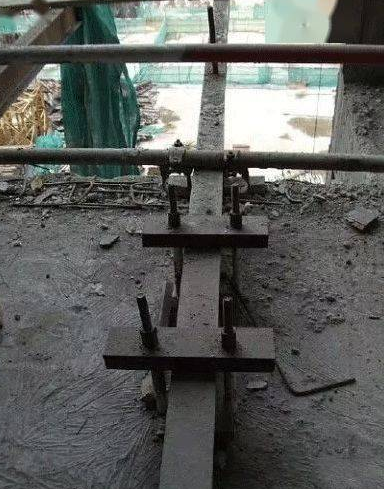

1、当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100kk*10mm（宽*厚）；当采用螺栓角钢压板连接时，其规格不应小于63mm*63mm*mm。

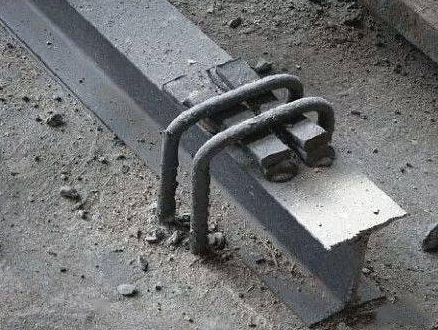

2、U型钢筋拉或螺栓应采用冷弯成型，且U型钢筋拉环、锚固螺栓与型钢间隙应使用钢楔或木楔楔紧。
3、悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。且锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm。

四、建筑主体结构
1、悬挑钢梁支撑点应设置在结构梁上，不得设置在外伸阳台或悬挑板上，否则应采取加固措施；
2、主体结构强度应不低于C20。
五、钢丝绳（或钢拉杆）吊环
悬挑钢梁前端应采用吊拉卸荷，且应满足以下要求：
1、钢丝绳应不小于φ14mm，吊环不应小于φ20mm，且预埋吊环应使用HPB235及级钢筋制作；
2、钢丝绳卡应不少于3个，且受力绳应位于卡扣座处，绳扣间距为150-200，末端钢丝绳长度不得少于200mm；
3、最后，钢丝绳与型钢梁夹角应大于45°。

六、悬挑阳台位置工字钢的设计
挑钢梁支承点应设置在结构梁上，严禁设置在外伸阳台或悬挑板上。故该处应利用垫木垫起，如必须设置阳台时，则要求该处的支撑体系不得拆除，并进行承载力计算。

如结构角部钢筋较多不能留洞时，可采用设置预埋件焊接型钢三脚架等措施。
九、工字钢悬挑脚手架最新规范要求如下：
工字钢悬挑式脚手架最新规范在工程中可有效帮助我们解决问题，几大要点如下：
1、一次悬挑式脚手架高度不宜超过20m；
2、悬挑钢梁型号及锚固件应按设计确定，且钢梁截面高度不应小于160mm。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上，且锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓的直径不宜小于16mm；
3、型钢悬挑梁宜采用双轴对称截面的型钢，如工字钢。工字钢结构性能可靠，双周对称截面，受力稳定，较其他型钢易安装、拆除。节省施工成本，施工方便。

十、工字钢悬挑脚手架的检查与验收
1、脚手架在搭设完毕或分段搭设完毕后，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。
2、高度在20m及20m以下的脚手架，应由施工单位负责人组织技术安全人员进行检查验收。高度大于20m的脚手架，应由上一级技术负责人随工程进行分阶段组织单位工程负责人及有关技术人员进行检查验收。
3、验收时应具备出厂合格证、质量分类合格、施工记录及施工报告等文件。
4、最后进行现场检查，检查的各项，记入施工验收报告。
